浮選機的工作原理圖，你我知多少

從浮選機問世，至今已有100年左右的歷史。在這一百年來，出現了許多不同型式的浮選機，并隨著技術的進步而不斷得到發展、完善，實現了浮選機的大型化和自動控制化。今天就浮選機的工作原理圖，讓我們來了解其真實構造。

我國目前的浮選機主要分為：機械攪拌式浮選機、充氣攪拌式浮選機和充氣式浮選機。接下來就以XJ型機械攪拌式浮選機為例，其雖然型式較老，但在我國應用廣泛，通過其我們可以來了解浮選機的工作原理圖。

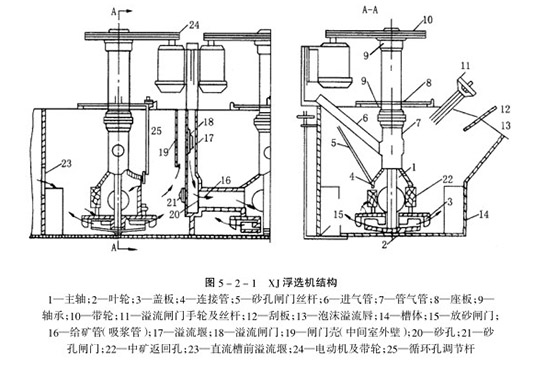

XJ型浮選機的基本結構如上圖5-2-1所示，通過結構圖，下面來介紹的工作原理，該浮選機在工作時， 給礦管將礦漿送到蓋板中心處，通過葉輪在旋轉時產生的離心力產生負壓，使得進氣管吸入空氣；另一方面，葉輪旋轉時將礦漿和空氣充分混合攪拌，同時把細化泡沫，形成許多小氣泡，使得礦物粘合泡沫，浮于礦漿表面形成礦化泡沫，最終經刮板將泡沫刮出。這就是浮選機在工作時的基本原理，結合浮選機的結構圖，不難想象出浮選機工作原理圖。由于該款浮選機可廣泛應用于鐵等黑金屬礦物的粗選、精選和反浮選等作業，其制造廠家也較多，其中，鑫海礦裝產出的浮選機則可根據用戶給出的工作流程圖，改變浮選機的安裝配置，滿足客戶的需要，實現客戶的要求。
