【金礦選礦】含碳高的金礦石是怎么處理的？

含碳質(zhì)金礦石被定義為一種含有有機(jī)碳的難浸金礦石，礦物中的有機(jī)碳與金氰化絡(luò)合物發(fā)生作用，因此單一的氰化法不能有效提金。另外，其“劫金”效應(yīng)和碳金相近的可浮性，浮選分離方法更為復(fù)雜，且浮選指標(biāo)較差，基于碳的存在，制約了該類金的開發(fā)。但該種含碳金礦石資源儲(chǔ)量大、分布廣，開發(fā)利用率不到20%，為了有效提高金礦利用率，針對(duì)含碳金礦石開發(fā)研究很有必要。下面我們一起來(lái)了解，含碳高的金礦石處理方法有哪些？

目前，含碳高的金礦石處理工藝主要有浮選、碳抑制屏蔽后浸出（浸出過(guò)程中添加活性炭或樹脂）、預(yù)先焙燒、化學(xué)氧化、生物氧化預(yù)處理等。

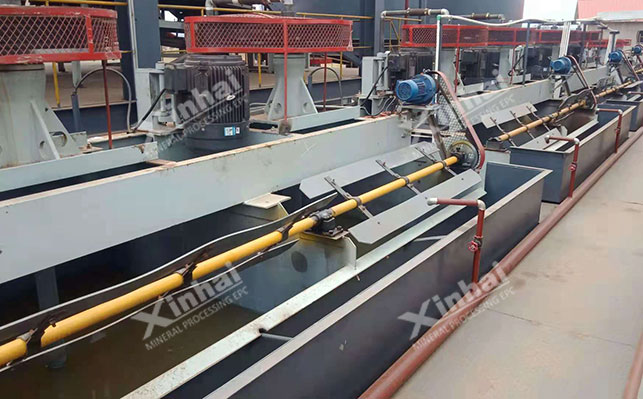

1、含碳高金礦石浮選處理方法

碳質(zhì)金礦中如果碳、金伴生關(guān)系簡(jiǎn)單，一般采用優(yōu)先選碳再選金方法，以提高金精礦品位；而碳、金共生關(guān)系密切時(shí)，常采用混合浮選碳金，回收率指標(biāo)高，但金精礦品位一般小于30g/t。

在浮選含碳高金礦石過(guò)程中，金的嵌布粒度大小對(duì)其浮選效率影響非常大，需跟據(jù)碳金的共生關(guān)系決定選擇浮選方法，常有優(yōu)先浮選除碳、抑碳選金、浮選-重選和浮選-氰化聯(lián)合流程可選擇。

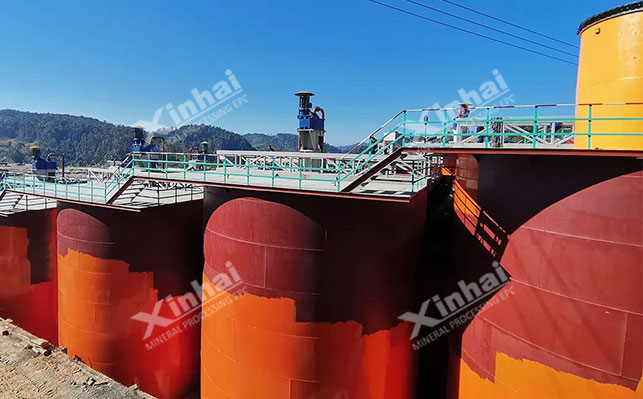

2、含碳高金礦石屏蔽-氰化浸出提金方法

在氰化提金工藝中，為降低和減少碳質(zhì)對(duì)已經(jīng)溶解金絡(luò)合離子的吸附，常加入煤油、柴油、松油、燃料油、芳烴衍生物和對(duì)硝基偶氮水楊酸等輕油類，用來(lái)屏蔽碳對(duì)金的吸附。

通常，屏蔽劑作用效果與碳質(zhì)結(jié)構(gòu)具有強(qiáng)關(guān)聯(lián)性。目前，應(yīng)用較高的屏蔽劑為 NP-10（長(zhǎng)鏈聚氧乙烯），結(jié)合樹脂吸附氰金，可顯著提高氰化過(guò)程中金的回收率。

3、含碳高金礦石焙燒處理方法

焙燒預(yù)處理主要氧化碳或使其失去活性，氧化硫化物和打開細(xì)粒金礦的微細(xì)包裹也有利于微細(xì)粒金的團(tuán)聚。焙燒方式有傳統(tǒng)焙燒（采用循環(huán)沸騰爐）和微波焙燒2種。

當(dāng)對(duì)含金品位36.2g/t、含硫14.1%、碳質(zhì)4.08%的金礦采用微波焙燒處理方法時(shí)，在580~750 ℃下焙燒30～45min，金浸出率可達(dá)96%。

微波直接焙燒能有效除去碳質(zhì)，以磁鐵礦為基料極性微波間接焙燒，除碳率高達(dá)94%，與常規(guī)焙燒相比，微波焙燒能耗低，加熱速度高，焙燒所需時(shí)間短。相比較而言，焙燒除碳簡(jiǎn)單，焙燒預(yù)處理后浸出指標(biāo)優(yōu)良。但該工藝投資大、能耗高、焙燒時(shí)間長(zhǎng)、還排放氣體，而且碳質(zhì)金礦含硫、含砷，環(huán)保處理成本高，適合于大中型礦山。

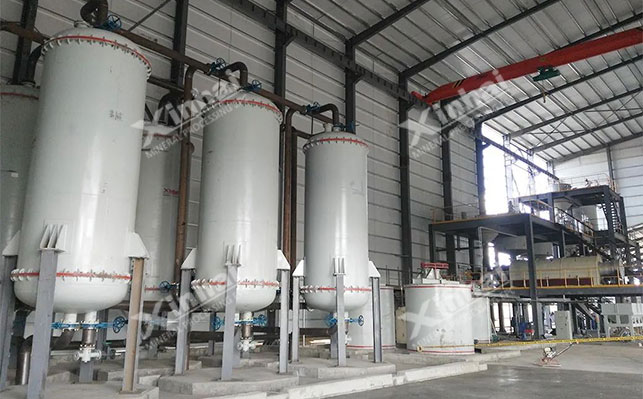

4、含碳高金礦石化學(xué)氧化-鈍化處理方法

化學(xué)氧化預(yù)處理包括氯化法和加壓氧化法。

氯化浸金法：主要是次氯酸鹽因其強(qiáng)氧化性可使碳對(duì)金的吸附作用鈍化，還能氧化包裹金的硫化物以及生成AuCl^4-加速金溶解，提高金浸出率。

加壓氧化預(yù)處理法：是指在高溫、高壓氧化條件下加入酸、堿等分解礦石中包裹金的硫、砷，有機(jī)碳被氧化并在環(huán)境中發(fā)生化學(xué)反應(yīng)，形成穩(wěn)定的碳酸鹽。

除此外，還要一些新的方法，如碳-氯-浸出提金法、樹脂-氯化物浸出法等，這些方法可以從難浸出碳質(zhì)金礦和氧化礦石中回收金。

雖然化學(xué)氧化-鈍化處理提金方法能顯著提高碳的浸出率，但其預(yù)處理工藝氧化劑成本高、污染嚴(yán)重，加壓氧化工藝對(duì)設(shè)備要求高，連續(xù)生產(chǎn)難度大，目前應(yīng)用較少。

5、含碳高金礦石生物氧化處理方法

生物氧化預(yù)處理方法主要是針對(duì)含硫、含砷高的金礦石進(jìn)行預(yù)處理作業(yè)，工藝簡(jiǎn)單、環(huán)境溫和、能耗小。生物氧化常用的細(xì)菌種類有氧化亞鐵硫桿菌、氧化硫硫桿菌、氧化亞鐵鉤端螺旋菌和白腐菌等，其工作機(jī)理如下：

①鈍化，細(xì)菌細(xì)胞外的葉狀體代謝產(chǎn)物覆蓋到碳質(zhì)表面，降低和減少了劫金效應(yīng)；

②生物酶自由基氧化，真菌合成與分泌過(guò)程中產(chǎn)生諸如木質(zhì)素降解和芳香環(huán)降解自由酶，這些自由酶和基板破壞了碳質(zhì)表面劫金結(jié)構(gòu)，降低了劫金能力；

③堿化螯合，單細(xì)胞真菌和鏈霉菌能產(chǎn)生和分泌含碳?jí)A基，諸如多肽和多胺，提高了系統(tǒng)pH值，分解碳物質(zhì)。但一些微生物能代謝螯合物，螯合物能螯合和消除多價(jià)的搭建在碳質(zhì)上面的鍵橋金屬離子，破壞碳結(jié)構(gòu)，降低劫金能力。

生物氧化法處理含碳金礦石，受制于細(xì)菌菌種、適宜溫度以及有機(jī)碳質(zhì)含量，適宜的溫度在 45~55 ℃，菌種馴化以及培養(yǎng)技術(shù)門檻高，合適的有機(jī)碳質(zhì)含量不超2%，具有很強(qiáng)的選擇性。

以上便是含碳高的金礦石處理方法的介紹，在實(shí)際選礦過(guò)程中，其工藝的選擇是根據(jù)金礦石所含其他礦物元素而定的，因此建議先進(jìn)行選礦試驗(yàn)，通過(guò)試驗(yàn)分析確定其礦石成分，在根據(jù)情況設(shè)計(jì)適合的金礦選礦工藝方案，及確定適合的金礦選礦設(shè)備，以提高金礦選礦回收率。
