2021-08-25 來源：鑫海礦裝 (2113次瀏覽)
我國白鎢礦資源主要以砂巖型、復(fù)合型為主，常與多種鉬鉍等有色金屬伴生或共生。白鎢礦物嵌布粒度較細(xì)，在磨礦過程中易過粉碎，采用重選選別效果差，因此多采用浮選法進(jìn)行選別。
白鎢礦浮選一般分成粗選和精選兩個階段，其中粗選的目的是能大限度地提高精礦品位，而精選則是使鎢精礦品位能達(dá)到市場需求。所以，白鎢礦的浮選通常是將粗選階段和精選階段分開進(jìn)行。

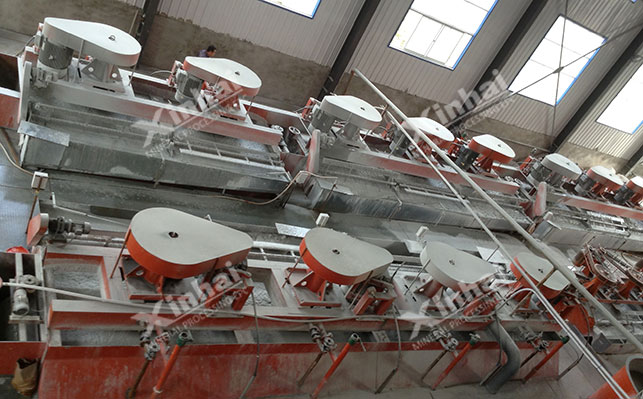

為了大限度地獲得白鎢精礦，粗選階段多采用碳酸鈉法和石灰浮選法，這兩者雖都屬于pH調(diào)整劑，但其選別原理卻不相同。
碳酸鈉即可作為pH調(diào)整劑，也可作為礦漿分散劑，同時還可以沉淀礦漿中對浮選產(chǎn)生不良影響的金屬離子，從而提高白鎢的浮選指標(biāo)。
碳酸鈉浮選多用于白鎢-石英型礦石選別。

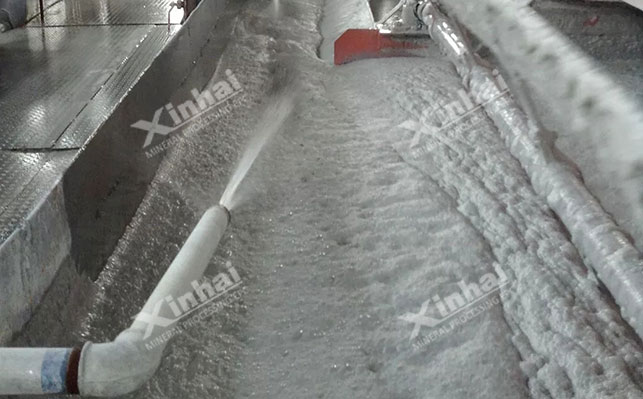

石灰的作用主要是利用鈣離子在脈石礦物表面的吸附，改變脈石礦物表面的電位（電荷從負(fù)到正），然后添加碳酸鈉來沉淀脈石礦物表面的鈣離子。白鎢礦表面吸附鈣離子，但其表面電荷不變?nèi)詭ж?fù)電，不產(chǎn)生碳酸鈣沉淀，因此添加水玻璃等抑制劑只對脈石礦物抑制，對白鎢礦沒有影響，從而達(dá)到鎢礦與脈石礦物的分離。
石灰浮選法多用于白鎢-方解石-螢石型礦石選別，但石灰浮選法所產(chǎn)生的鈣離子，增加了脂肪酸類捕收劑的消耗。

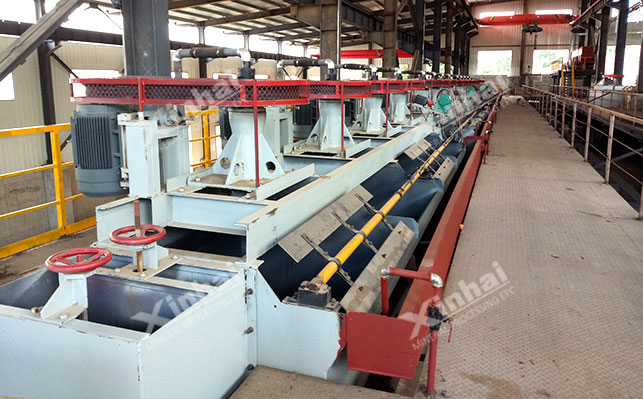

白鎢精選的主要目的是將含鈣的脈石礦物與白鎢礦分離。白鎢礦精選工藝主要是常溫法和加溫法兩種。
白鎢礦常溫浮選法主要采用混合捕收劑浮選法，早期一般采用單一捕收劑浮選，但效果往往不能達(dá)到理想要求，經(jīng)研究表明用混合捕收劑代替單一捕收劑浮選效果更好。
混合捕收劑浮選工藝主要利用堿性介質(zhì)(氫氧化鈉、碳酸鈉)進(jìn)行礦漿調(diào)節(jié)，水玻璃配合以烤膠、單寧等大分子有機(jī)抑制劑作為組合抑制劑對白鎢礦進(jìn)行浮選。
常溫浮選法采用堿性介質(zhì)對礦漿進(jìn)行調(diào)節(jié)，有利于礦粒在礦漿中分散，且工藝費(fèi)用低。但該種工藝對礦石的適應(yīng)性不強(qiáng)，選別指標(biāo)波動性較大，白鎢精礦品位一般在55% ~ 60%左右，多用于石英脈礦石的選別。

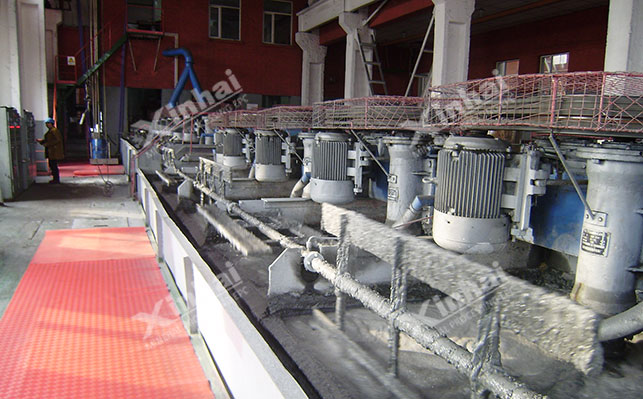

白鎢礦加溫浮選法主要是對粗選獲得的精礦進(jìn)行濃縮，濃縮的礦漿濃度在60％-70％之間，然后向礦漿中加入大量水玻璃，在高溫下進(jìn)行攪拌，再對礦漿進(jìn)行稀釋進(jìn)行常溫浮選，以實(shí)現(xiàn)礦物分離。在該過程中，不同的礦物表面具有不同的捕收劑膜解析速度，因此礦物的抑制性也不同。
加溫浮選法由于要加溫，因此其工作環(huán)境溫度高，環(huán)境比較差，成本也高，另外，其工藝過程較復(fù)雜，難以操作。多適于鈣礦物含量高、鎢含量低的礦石選別。

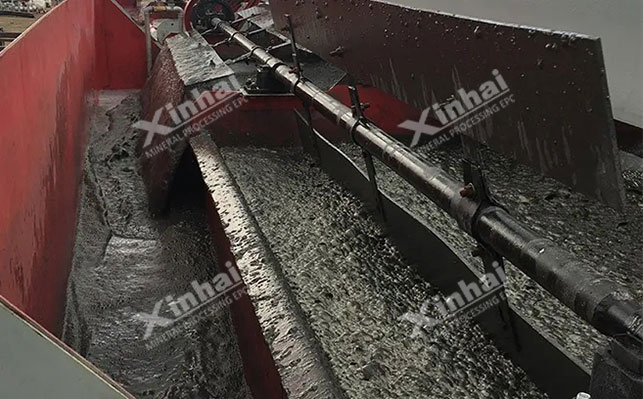

上述則是白鎢礦礦工藝介紹。在白鎢礦選別工藝中，為了能得到合格的鎢精礦，往往都需要幾種流程共同和多次精選配合才能達(dá)到目的，因此，不能盲目選擇工藝流程，需先進(jìn)行選礦試驗(yàn)，根據(jù)試驗(yàn)結(jié)果定制符合實(shí)際情況的工藝流程，才能獲得高質(zhì)量的白鎢精礦。
