【產品簡介】：一款適于粗重顆粒的浮選機設備。
【處理能力】：0.5~38m3/min
【應用范圍】：CLF型粗顆粒浮選機主要用于分離有色、黑色金屬及化工原料，適用于粗粒級的選別又兼顧細粒級的選別。
【產品改進】：CLF粗顆粒浮選機采用新式葉輪、定子系統和全新的礦漿循環方式，提高礦化氣泡的負載能力和被浮礦粒的粒度，返回到葉輪區的礦漿濃度較低、粒度細、功耗低。
CLF型浮選機浮選礦漿密度大、入選濃度高、易沉槽，能有效提高粗重礦物的回收率。

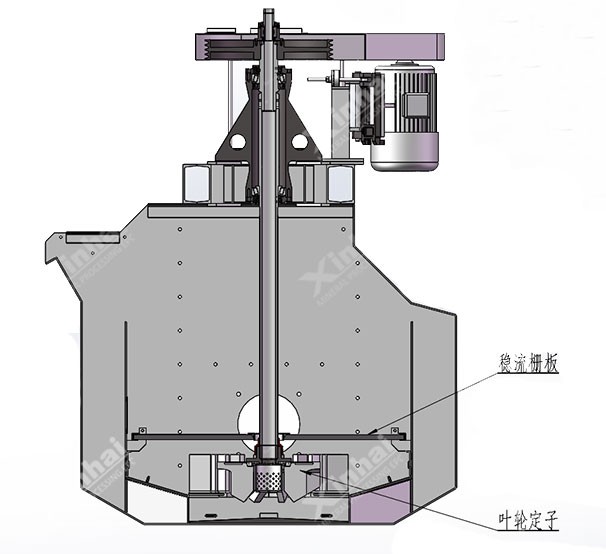

CLF型浮選機葉輪采用高比轉數后傾葉片葉輪，下葉片形狀設計成與礦漿通過葉輪葉片間的流線相一致，攪拌力弱，在較低的葉輪轉速下保證礦漿沿著規定的通道進行內循環，上部礦漿通過循環通道向下流往假底下部，在充氣區與非充氣區產生的壓差及葉輪抽吸力的作用下進入葉輪區，然后通過格子板，在格子板上方形成懸浮層，粗顆粒礦物可懸浮在格子板上方，格子板使粗粒礦物的礦化氣泡上升距離短，使粗粒礦物處在淺槽浮選狀態下，并且減少了槽內上部區礦漿的紊流，建立了一個穩定的分離區和泡沫層。
| 型號 | CLF-2 | CLF-4 | CLF-8 | CLF-16 | CLF-30 | CLF-40 | |||
| 有效容積 | 2 | 4 | 6 | 16 | 30 | 40 | |||
| 槽體尺寸（長×寬×高）mm | 1200×1600×1250 | 1600×2100×1500 | 1900×2500×1950 | 2500×3200×2400 | 3300×4000×3000 | φ4200×3900 | |||
| 生產能力m3/min | 0.5-2 | 1-4 | 1-6 | 4-16 | 7-30 | 8-38 | |||
| 吸氣量m3/（m2.min） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| 主軸電機 | 型號 | 吸入槽 | Y160M-6 | Y200L-8 | Y200L2-6 | Y280S-6 | Y315M-8 | Y315M-8 | |
| 直流槽 | Y132M2-6 | Y180L-8 | Y200L-8 | Y280S-8 | Y315S-8 | ||||
| 功率kw | 吸入槽 | 7.5 | 15 | 22 | 45 | 75 | 75 | ||
| 直流槽 | 5.5 | 11 | 15 | 37 | 55 | ||||
| 轉速r/min | 吸入槽 | 790 | 730 | 790 | 730 | 740 | 740 | ||
| 直流槽 | 790 | 730 | 730 | 730 | 740 | ||||
| 葉輪 | 直徑mm | 吸入槽 | 460 | 620 | 750 | 790 | 1110 | 1090 | |
| 直流槽 | 410 | 580 | 645 | 750 | 880 | ||||
| 刮板電機 | 型號 | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | ||
| 功率kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| 刮板轉速r/min | 16 | 16 | 16 | 16 | 16 | 16 | |||
| 設備重量（單槽）kg | 吸入槽 | 1591 | 3002 | 5168 | 9230 | 17010 | 23690 | ||
| 直流槽 | 1481 | 2702 | 4654 | 8970 | 15950 | ||||

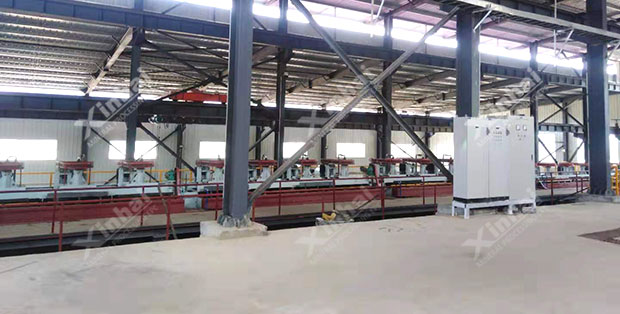

鑫海礦裝為某重晶石選礦廠提供的礦業全產業鏈服務項目，通過試驗，鑫海為其定制了重選-浮選聯合工藝。 其中浮選部分鑫海采用CLF型粗顆粒浮選機，該浮選機主要特點是浮選礦漿密度大、入選濃度高，能有效提高粗重礦物的回收率。
