【產品簡介】：一款傳統的、靠排礦格子強制排礦的球磨機設備。
【處理能力】：900mm～4500mm
【應用范圍】：該濕式格子球磨機常用于磨礦粒度較粗的礦石。
【產品改進】：頂起裝置采用鑫海自主研發的液壓頂起裝置，當球磨機維修時，僅操縱液壓站手柄便可使液壓千斤頂上下升降，升降高度可達400mm，相較普通的頂起裝置，操作更簡單、方便快捷，且使用維護成本更低。
頂起裝置，便于檢修；
靜動壓軸承，運轉平穩可靠；
慢速傳動，便于檢修和啟動；
油霧潤滑裝置，保證大小齒輪潤滑可靠；
氣體離合器柔性啟動；
濕式格子型球磨機筒體可根據需求配置成錳鋼襯板或橡膠襯板，耐磨性能好，使用壽命長，便于維護。

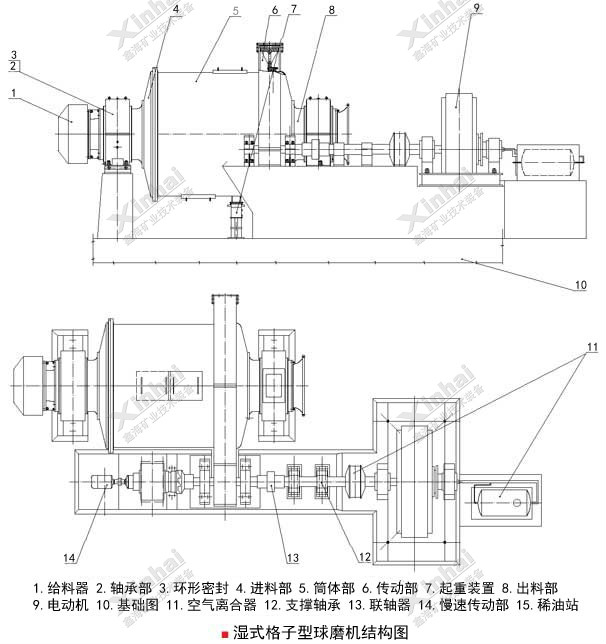

鑫海濕式格子型球磨機的工作原理主要是通過傳動裝置使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。濕磨時，物料被水流帶出；干磨時，物料被氣流帶出。球磨機在出料端有排料格子，球磨機依靠格子板強制排礦，筒體內礦漿面低，減輕礦石過磨，并防止鋼球排出。
| 型號 | 筒體直徑 (mm) | 筒體長度 (mm) | 電機 型號 | 電機功率 (kW) | 長 (mm) | 寬 (mm) | 高 (mm) | 有效容積 (m3) | 裝球量 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MQG 0909 | 900 | 900 | Y225S-8 | 18.5 | 4750 | 2213 | 2050 | 0.45 | 0.96 | 4620 |
| MQG 0918 | 900 | 1800 | Y225M-8 | 22 | 5000 | 2280 | 2050 | 0.9 | 1.92 | 5340 |
| MQG 1212 | 1200 | 1200 | Y225M-8 | 22 | 5788 | 2994 | 2540 | 1.14 | 2.4 | 11438 |
| MQG 1224 | 1200 | 2400 | Y315S-8 | 55 | 6673 | 2994 | 2540 | 2.28 | 3.96 | 13200 |
| MQG 1515 | 1500 | 1500 | JR115-8 | 60 | 6094 | 3300 | 2766 | 2.5 | 5 | 13700 |
| MQG 1530 | 1500 | 3000 | JR125-8 | 95 | 7979 | 3300 | 2766 | 5 | 10 | 18690 |
| MQG 2122 | 2100 | 2200 | JR128-8 | 155 | 7750 | 4839 | 3794 | 6.6 | 15 | 45400 |
| MQG 2130 | 2100 | 3000 | JR137-8 | 210 | 8744 | 4394.7 | 3110 | 9 | 20 | 45790 |
| MQG 2430 | 2400 | 3000 | JR1410-8 | 280 | 9728 | 4956 | 4018 | 12.1 | 22.5 | 67000 |
| MQG 2721 | 2700 | 2100 | JR1410-8 | 280 | 9300 | 5500 | 4500 | 10.7 | 24 | 63000 |
| MQG 2727 | 2700 | 2700 | JR148-8 | 310 | 9900 | 5500 | 4500 | 13.8 | 29 | 68530 |
| MQG 2736 | 2700 | 3600 | TDMK400-32/2150 | 400 | 9765 | 5826.6 | 4674.5 | 18.4 | 41 | 98020 |
| MQG 3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5152.5 | 22.5 | 45 | 115103 |
| MQG 3236 | 3200 | 3600 | TDMK630-36 | 630 | 14300 | 6760 | 5200 | 24.8 | 58 | 119012 |
| MQG 3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 32.8 | 65 | 137589 |
| MQG 3639 | 3600 | 3900 | TDMK1000-36/3600 | 1000 | 15000 | 7200 | 6300 | 36.2 | 75 | 145000 |
| MQG 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 15200 | 7750 | 6300 | 41.8 | 90 | 159700 |
| MQG 3650 | 3600 | 5000 | TDMK1400-40 | 1400 | 17600 | 7750 | 6300 | 46.4 | 96 | 158000 |
| MQG 3660 | 3600 | 6000 | TDMK1600-40 | 1600 | 17000 | 8800 | 6500 | 55.7 | 120 | 189000 |
| MQG 4060 | 4000 | 6000 | TDMK1700-30 | 1700 | 17400 | 9500 | 7600 | 69.8 | 137 | 214000 |
| MQG 4560 | 4500 | 6000 | TDMK2300-30 | 2300 | 17800 | 10500 | 7600 | 87 | 158 | 294000 |

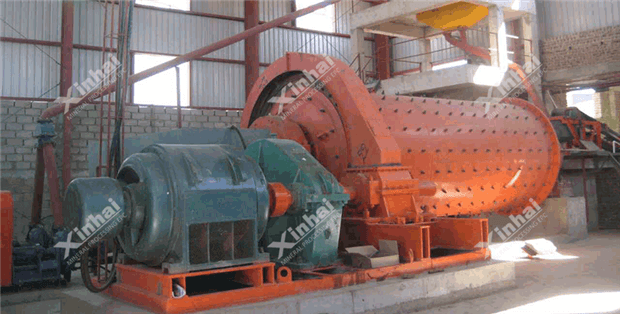

云南某鐵礦選廠，礦石硬度大，要求磨礦粒度小，為避免礦石過粉碎，在磨礦階段，選擇鑫海的濕式格子型球磨機。濕式格子型球磨機由鋼球和礦石本身沖擊和自磨，磨礦效率高，靜動壓軸承，筒體運轉平穩可靠，便于物料在筒體內的多磨，同時球磨機大小齒輪間的潤滑裝置，使得生產效率更高。礦漿液面低，排礦及時，減少能耗，達到理想效果。
