永磁筒式磁選機

【產品簡介】：一款普遍應用于選別強磁性礦物的濕式永磁磁選設備。

【處理能力】：24t/h-240t/h

【應用范圍】：永磁筒式磁選機可用于預選、粗選、精選等，入選粒度粒度范圍2~10mm。

【產品改進】：磁系材料選擇高性能、高矯頑力、高剩磁和釹鐵硼材料，作用深度大；筒體表面可襯耐磨橡膠。

153-1182-6613 點擊添加微信

獲取產品價格

已復制微信號,添加好友,獲取廠家報價!

優勢特點

磁系均采用高磁能積、高矯頑力的釹鐵硼磁鐵，磁場強度高，8年退磁率不超過5%；

場強漸變、平滑過渡的大包角磁系，增加分選帶長度和磁翻轉次數，實現磁性礦物和非（弱）磁性礦物的高效分離；

磁系包貼不導磁不銹鋼，確保磁鐵不脫落；

根據不同的用途和分選條件，各系列磁選機具有不同的磁系設計和槽體結構；

筒體采用不導磁不銹鋼并包貼耐磨橡膠，筒體的使用壽命顯著提高；

該永磁滾筒對生產的適應能力強，能承受較大的給礦量波動、給礦粒度和礦漿濃度的波動；

可以同時獲得高品位和高回收率的優越選礦指標；

各系列磁選機可以配合使用，也可以單獨使用其中一種系列，均可以獲得優良的選礦指標；

槽體結構為半逆流型，也可根據分選條件和用戶要求制作成順流型槽體。

應用條件

CTBY預選用永磁筒式磁選機：用于磁鐵礦經細碎以后，進入球磨機前的濕式預選，入選粒度10mm以下。

CTBC粗選用永磁筒式磁選機：適用于磁鐵礦一段磨礦、多段磨礦以后的粗選或者從有色金屬分選以后的尾礦中回收磁性礦物時的粗選，入選粒度4mm以下。

CTBJ精選用永磁筒式磁選機：適用于磁鐵礦經過磨礦分級、粗選以后的粗精礦的進一步精選，入選粒度2mm以下。

CTBN濃縮用永磁筒式磁選機：適用于磁鐵礦磨礦分級返砂在返回磨機前的濃縮磁選、磁鐵礦精礦在進入過濾機前的濃縮磁選等，入選粒度4mm以下。

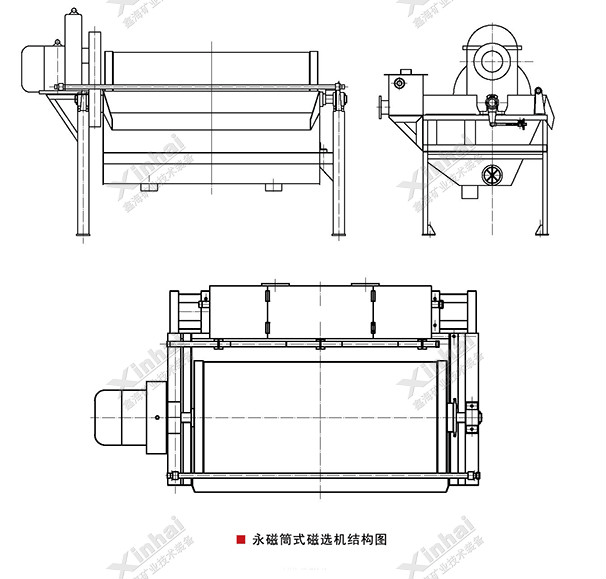

工作原理

永磁筒式磁選機根據其箱底結構的不同，可以分為順流型、逆流型與半逆流型三種。

順流型永磁筒式磁選機：礦漿給入方向與筒轉向相同，精礦在另一側排出，尾礦直接在底部排出，一般應用于6～0mm強磁性礦物粗、精選，回收率低、品位高，但不宜處理細粒物料。

逆流型永磁筒式磁選機：礦漿給入方向與筒轉向相反，精礦在給礦一側排出，尾礦與另一側排出。一般應用于0.6－0mm強磁性礦石粗、掃選，回收率高（因尾礦排出點處離給礦口遠，選別充分）但品位低。

半逆流型永磁滾筒：礦漿給入方向與筒轉向一半相同，一半相反，與順流型不同之處是礦漿在槽內轉了個圈。因為礦漿被沖散水沖成松散狀，可防止夾雜，并且礦漿運動方向與磁力方向一致，有利于回收由于0.5－0mm強磁性礦石粗、精、掃選回收率、品位都高，礦漿面平穩，因而選別穩定。故應用較廣泛。

技術參數

CTBY預選用永磁筒式磁選機技術參數表

規格型號	CTBy1018	CTBy1024	CTBy1030	CTBY1218	CTBY1224	CTBY1230
筒體直徑	1000	1000	1000	1200	1200	1200
筒體長度	1800	2400	3000	1800	2400	3000
筒表場強（mT）	350～550	350～550	350～550	350～550	350～550	350～550
筒體轉速（r/min）	23	23	23	20	20	20
干礦處理量（t/h）	42～65	53～86	82～124	58～97	71～120	103～158
給礦粒度	0～10	0～10	0～10	0～10	0～10	0～10
礦漿濃度（%）	20～50	20～50	20～50	20～50	20～50	20～50
電機功率（KW）	5.5	7.5	7.5	7.5	11	11
總重量	5.2	6.4	7.1	6.7	7.2	8.9
設備長度	3160	3790	4460	3380	4190	4770
設備寬度	2250	2250	2250	2460	2460	2460
設備高度	1750	1750	1750	2000	2000	2000

CTBC粗選用永磁筒式磁選機技術參數表

規格型號	CTBC1018	CTBC1024	CTBC1030	CTBC1218	CTBC1224	CTBC1230
筒體直徑	1000	1000	1000	1200	1200	1200
筒體長度	1800	2400	3000	1800	2400	3000
筒表場強（mT）	300～500	300～500	300～500	300～500	300～500	300～500
筒體轉速（r/min）	23	23	23	20	20	20
干礦處理量（t/h）	36～54	44～75	66～103	47～82	62～105	83～129
給礦粒度	0～4	0～4	0～4	0～4	0～4	0～4
礦漿濃度（%）	20～50	20～50	20～50	20～50	20～50	20～50
電機功率（KW）	5.5	7.5	7.5	7.5	11	11
總重量	5.2	6.4	7.1	6.7	7.2	8.9
設備長度	3160	3790	4460	3380	4190	4770
設備寬度	2250	2250	2250	2460	2460	2460
設備高度	1750	1750	1750	2000	2000	2000

CTBJ精選用永磁筒式磁選機技術參數表

規格型號	CTBj1018	CTBj1024	CTBj1030	CTBJ1218	CTBJ1224	CTBJ1230
筒體直徑	1000	1000	1000	1200	1200	1200
筒體長度	1800	2400	3000	1800	2400	3000
筒表場強（mT）	200～300	200～300	200～300	200～300	200～300	200～300
筒體轉速（r/min）	23	23	23	20	20	20
干礦處理量（t/h）	24～36	33～56	46～72	35～45	43～77	54～86
給礦粒度	0～2	0～2	0～2	0～2	0～2	0～2
礦漿濃度（%）	20～50	20～50	20～50	20～50	20～50	20～50
電機功率（KW）	5.5	7.5	7.5	7.5	11	11
總重量	5.2	6.4	7.1	6.7	7.2	8.9
設備長度	3160	3790	4460	3380	4190	4770
設備寬度	2250	2250	2250	2460	2460	2460
設備高度	1750	1750	1750	2000	2000	2000

CTBN濃縮用永磁筒式磁選機技術參數表

規格型號	CTBN1018	CTBN1024	CTBN1030	CTBN1218	CTBN1224	CTBN1230
筒體直徑	1000	1000	1000	1200	1200	1200
筒體長度	1800	2400	3000	1800	2400	3000
筒表場強（mT）	260～450	260～450	260～450	260～450	260～450	260～450
筒體轉速（r/min）	23	23	23	20	20	20
干礦處理量（t/h）	35～68	46～86	67～126	52～90	77～126	90～160
給礦粒度	0～4	0～4	0～4	0～4	0～4	0～4
礦漿濃度（%）	20～50	20～50	20～50	20～50	20～50	20～50
電機功率（KW）	5.5	7.5	7.5	7.5	11	11
總重量	5.2	6.4	7.1	6.7	7.2	8.9
設備長度	3160	3790	4460	3380	4190	4770
設備寬度	2250	2250	2250	2460	2460	2460
設備高度	1750	1750	1750	2000	2000	2000

成功案例

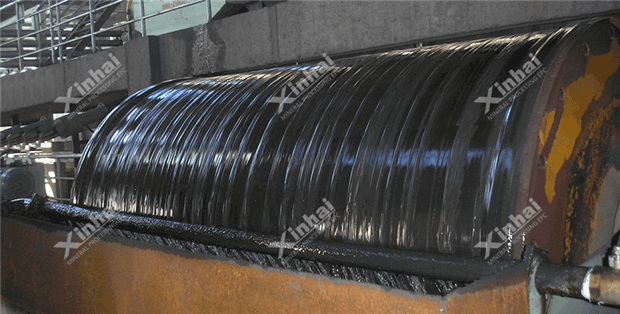

某磁鐵礦選廠采用鑫海永磁筒式磁選機，該磁選機設備具有不同的磁系設計和槽體結構，可以更好地解決選廠前多礦石成分和用途的考慮。同時，對生產的適應能力強，既可配合使用也可單獨使用，能夠更好地獲得優良的選礦指標。
