球磨機橡膠襯板的安裝流程及注意事項

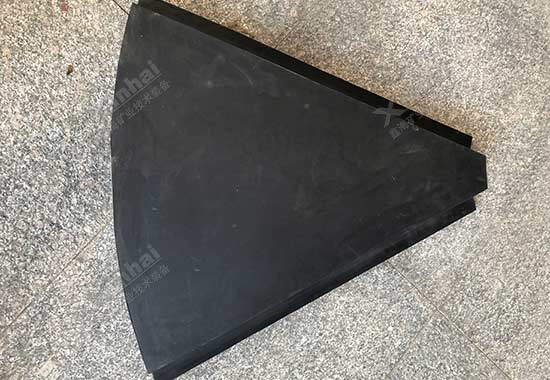

球磨機橡膠襯板是目前應用較多的襯板之一，具有耐磨、耐腐蝕，能耗、鋼耗低等優點。襯板是保護球磨機筒體、提升球磨機使用壽命的主要襯件，同時球磨機襯板還可有效提高球磨機磨礦效率。

球磨機橡膠襯板的主要目的是保護球磨機筒體，是提升球磨機使用壽命的主要襯件，同時球磨機襯板還可有效提高球磨機磨礦效率。

球磨機襯板作為球磨機的保護者，它的安裝方法非常重要，那么球磨機襯板的安裝流程是怎樣的呢，有哪些需要注意的問題呢？

一、球磨機襯板的安裝流程

1、球磨機橡膠襯板的安裝

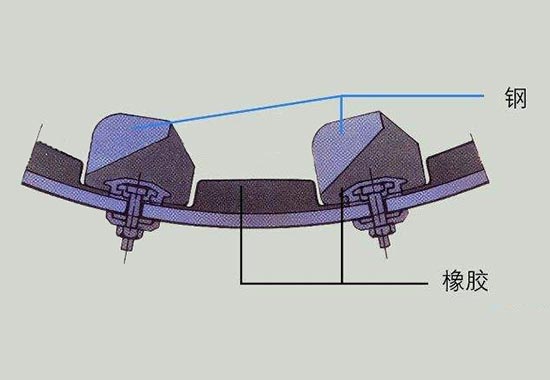

首先是T型螺栓的安裝，包括T型螺栓、海綿墊圈、密封橡膠墊圈、U型鐵碗、鐵平墊等。步驟如下：將T型螺栓裝入提升條的內滑道，穿上圓形海綿墊圈、為螺栓密封件、為螺栓緊固件，待T型螺栓穿過筒體孔后，依次穿入即可。

2、球磨機橡膠襯板的進料端端蓋安裝

球磨機進料端端蓋的安裝，需要先將填充條放在端蓋與筒體相交處，將端襯板置于填充條之上，將穿好的T型螺栓端部提升條壓在端襯板邊上，再放入一塊端襯板，扣上T型螺栓的螺母。

(圖片源于網絡)

此時需要注意不能鎖緊螺母，然后重復上述步驟，待安裝完一部分端部襯板和提升條后將中心環的邊耳插入端襯板和提升條后面，鎖緊螺母，在安裝其余部分。

3、球磨機橡膠襯板出料端的配件安裝

安裝內容主要包含填充條、周邊格柵板、中心格柵板、格子墊板、中心出料器、周邊出料器、端部提升條等。安裝步驟：先裝入出料器，鎖緊螺栓，其他組件的安裝與進料端安裝方法基本相同，不同的是格柵板后面需要安裝格子墊板。

安裝球磨機筒體襯板時需要注意，襯板一般會比磨機筒體長一些，此時安裝方法見示磨機內安裝工人裝好一列襯板，磨機外的工人須及時鎖緊螺母，需要旋轉磨機時，每一個螺栓須全部鎖緊螺母，防止旋轉時襯板、提升條產生位移。

二、球磨機襯板安裝注意事項

球磨機襯板都是有方向性的，在安裝時需注意：

1、不要裝飯，所有環向縫隙弧長不能超過310mm，超過的地方均用鋼板楔入，并將其隔斷。

2、相鄰的球磨機襯板間隙不得大于3～9mm。襯板與筒體內表面之間應按設計要求敷設隔層，如無要求，可在二者之間充填抗壓強度等級42.5MPa水泥砂漿，盡量充滿，多余部分通過堅固襯板螺栓擠壓出來，水泥砂漿凝固后再次緊固襯板螺栓。

3、在安裝有橡膠墊板的襯板時，安裝前3～4個星期將成卷的橡膠板打開，使之自由伸長；在使用橡膠板時，應次橡膠板的長邊順著筒體軸向，短邊順著筒體的圓周方向。

4、要仔細檢查襯板螺栓孔及襯板螺栓的幾何形狀，認真清理襯板螺栓孔及襯板螺栓上的飛邊、毛刺、突起，使螺栓能自由穿入到要求的位置。

5、成套的襯板螺栓應當刺目螺栓、防塵墊圈、平墊圈、彈簧墊圈、螺母組成；為防止漏灰，在使用時不可忘記使用防塵墊。

以上是球磨機橡膠襯板的安裝流程及相應的注意事項，你了解了么？其實球磨機襯板的選擇和球磨機襯板安裝的好壞是決定球磨機生產的重要部分。

鑫海礦裝在選廠現場中，經過多個選廠現場安裝實踐中給出了答案，選擇良好的球磨機襯板材質，可比其他普通球磨機襯板節能降耗6%左右，磨礦成本大幅度降低。同時，磨礦產品細度保持不變，球磨機橡膠襯板的使用壽命可達3~4年。
