球磨機是礦山行業不可或缺的設備之一。球磨機的結構由很多部件構成，每一個結構在性能及構造上都有不同的作用，下面我們主要來詳細了解下球磨機的結構特點。

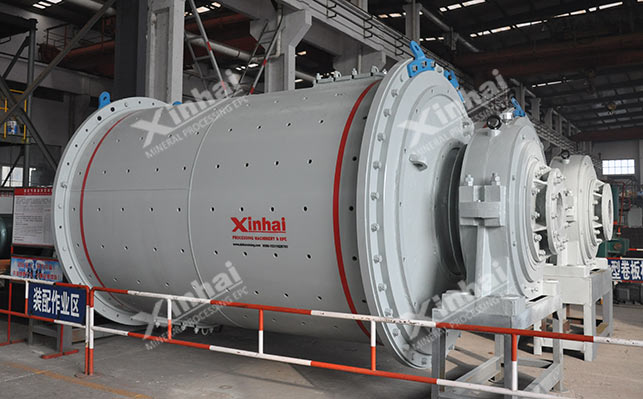

鑫海球磨機的主要部件是以筒體，中空軸、端蓋，傳動部等為主的，其他還包括電機、軸承、齒輪、襯板、供油系統等，下面將圍繞主要部件進行介紹。
通常球磨機的中空軸和端蓋會采用合金鋼或者是鑄鋼材質制成（這兩種材質在生產制造的過程中要根據實際的應用情況進行選擇）。在球磨機端蓋的制造以及設計的過程中我們要根據球磨機設備的規格進行針對性的設計以及制造。針對大型的球磨機設備，在進行端蓋設計的過程中，建議選擇分體式的結構設計以及制造，大型球磨機設備的端蓋在生產的過程中需要單獨計劃生產；針對中型或者是小型的球磨機設備，在進行端蓋設計的過程中，可選礦整體式結構（整體式的生產要求沒有分體式的復雜，所以無需進行單獨設計生產）。

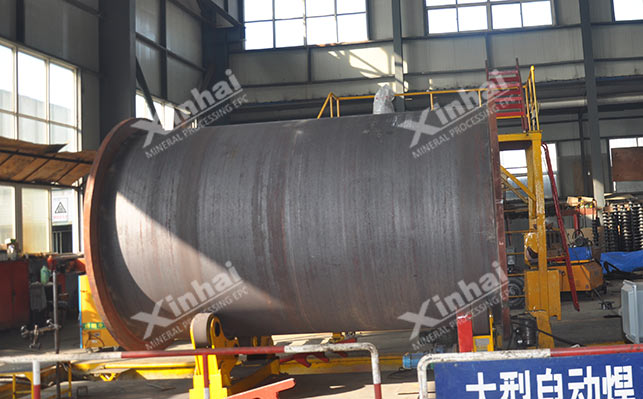

球磨機筒體是實現物料和介質完成研磨作業的重要部分，由鋼板卷制而成。一般情況下，鋼板厚度的選擇，需根據設備的性能要求及能力要求進行選擇，其次是球磨機筒體需要配有耐磨襯板，以保護球磨機筒體用，其材質選擇，同樣需根據處理物料粒度的大小、物料的性質進行選擇，目前常用的襯板材質是ZGMn13-2。
在襯板設計加工的過程中要通過鑄造的方式讓襯板形成有效的結構斷面，在襯板和筒體接觸的部位要放置橡膠板來減少襯板沖擊對于筒體底板的損害。
球磨機的傳動部是轉動裝置，是輔助球磨機實行旋轉作業的工具，主要由開式齒輪和小斜齒輪組成，在齒輪材質選擇的過程中，為了傳動部件的運行質量以及連續性，通常采用合金鋼材料作為齒輪的制造材料。
采用合金鋼材質能保障球磨機運行的平穩性，且運行過程中噪音較小，能夠有效地提升設備的傳動效率。

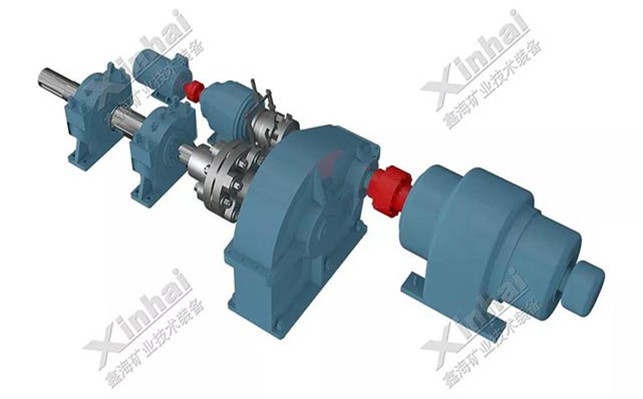

球磨機的慢速傳動裝置是由電機、行星擺線減速器、爪型離合器、棘爪棘輪等部分組成的，該部件是能夠幫助球磨機在檢修或更換部件時，降低球磨機筒體轉速的工具（筒體可以獲得0.1～0.2 r pm的轉速），方便地停在任意位置，用棘爪卡住，能有效降低球磨機的損耗。
在慢速傳動裝置與主電機被互鎖控制，啟動慢速傳動裝置時，主電機必須斷電停機。
以上是鑫海球磨機主要部件的特點介紹，在選購球磨機時，不僅需要考慮各部件所選用的材料問題，還需考慮球磨機廠家有沒有球磨機節能處理的措施。鑫海生產的球磨機，會針對客戶的實際需求去定制球磨機各部件所使用的材料，也會結合選廠情況為其配置液壓頂起裝置、大小齒輪潤滑噴霧系統，和多種給料小車的選擇則。
