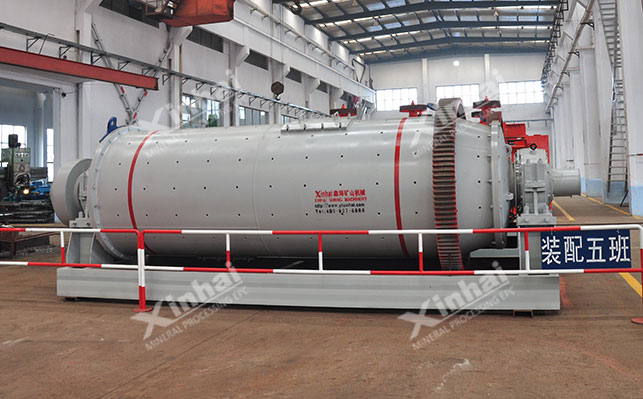

圓錐溢流型是物料被破碎后，再進行粉磨的重要設備，主要是圓錐形球磨機較其他球磨機不同，可實現干濕兩種磨礦形式，完全根據用戶具體需求來實現選型。
圓錐溢流型球磨機為臥式筒形旋轉裝置、外沿齒輪傳動、兩倉、格子型球磨機。其原理當物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，最終物料通過卸料箅板排出，完場磨礦作業。
本機由給料部、出料部、回轉部、傳動部等主要部分組成。其中傳動部分軸承采用大型雙列調心滾子軸承代替滑動軸承，摩擦力低，啟動方便，節能；
中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性；
出料端為新型錐型設計，既增加容積，又迫使錐體端的物料和鋼球分級，越接近出料口，鋼球直徑越小，有效增加了其反復研磨；
采用溝槽式環形襯板，增加了球礦接觸表面，加強研磨作用，且對礦石有提升能力，減小了能耗；
采用整體機架，便于土建施工和設備安裝。
| 型 號 | 筒體直徑 (mm) | 筒體長度 (mm) | 筒體轉速 (r.p.m) | 電機型號 | 電機功率 (kw) | 電機轉速 (r.p.m) | 有效容積 (m3) | 上限裝球量 (t) | 重量 (kg) |
| GZM0912 | φ900/φ675 | 900/300 | 41 | Y160L-6 | 11 | 970 | 0.65 | 1 | 4263 |
| GZM0916 | φ900/φ675 | 1350/300 | 41 | Y180L-6 | 15 | 970 | 0.83 | 1.35 | 4844 |
| GZM0918 | φ900/φ675 | 1500/300 | 41 | Y180L-6 | 15 | 970 | 0.91 | 1.5 | 5100 |
| GZM0921 | φ900/φ675 | 1800/300 | 41 | Y200L1-6 | 18.5 | 970 | 1.07 | 1.7 | 5420 |
| GZM1216 | φ1200/φ900 | 1200/400 | 36.4 | Y200L26 | 22 | 970 | 1.44 | 2.59 | 6500 |
| GZM1220 | φ1200/φ900 | 1600/400 | 36.75 | Y225M-6 | 30 | 980 | 1.79 | 3.23 | 7300 |
| GZM1224 | φ1200/φ900 | 2000/400 | 36.75 | Y250M-6 | 37 | 980 | 2.16 | 3.89 | 9300 |
| GZM1226 | φ1200/φ900 | 2200/400 | 36.75 | Y250M-6 | 37 | 980 | 2.33 | 4.2 | 9647 |
| GZM1228 | φ1200/φ900 | 2400/400 | 36.75 | Y280S-6 | 45 | 980 | 2.52 | 4.53 | 10160 |
| GZM1230 | φ1200/φ900 | 2600/400 | 36.8 | Y280S-6 | 45 | 980 | 2.7 | 4.85 | 10510 |
| GZM1241 | φ1200/φ900 | 3700/400 | 36.8 | Y280S-6 | 55 | 980 | 3.6 | 6.47 | 12460 |
| GZM1520 | φ1500/φ1200 | 1500/500 | 30.9 | Y280M-8 | 45 | 740 | 2.84 | 4.88 | 12891 |
| GZM1523 | φ1500/φ1200 | 1800/500 | 30.9 | YR280S-8 | 55 | 723 | 3.29 | 5.66 | 13913 |
| GZM1526 | φ1500/φ1200 | 2100/500 | 30.9 | YR280S-8 | 55 | 723 | 3.74 | 6.43 | 14684 |
| GZM1529 | φ1500/φ1200 | 2400/500 | 30.9 | JR117-8 | 80 | 725 | 4.19 | 7.2 | 17087 |
| GZM1535 | φ1500/φ1200 | 3000/500 | 30.9 | JR117-8 | 80 | 725 | 5.08 | 8.74 | 18590 |
| GZM1545 | φ1500/φ1200 | 4000/500 | 30.9 | JR126-.8 | 110 | 725 | 6.6 | 11 | 22460 |
| GZM1831 | φ1800/φ1390 | 2500/600 | 25.4 | JR128-8 | 155 | 735 | 6.5 | 11.5 | 30100 |
| GZM1835 | φ1800/φ1390 | 2500/600 | 25.4 | JR136-8 | 180 | 735 | 7.4 | 13 | 30502 |
| GZM1865 | φ1800/φ1390 | 5910/600 | 25.4 | JR137-8 | 210 | 735 | 7.35 | 13 | 41338 |
| GZM2131 | φ2100/φ1670 | 2500/600 | 23.8 | JR128-8 | 155 | 725 | 9 | 16.5 | 33454 |
| GZM2136 | φ2100/φ1670 | 3000/600 | 24.05 | JR136-8 | 180 | 735 | 10.45 | 19.2 | 41211 |
| GZM2141 | φ2100/φ1670 | 3500/600 | 24.05 | JR137-8 | 210 | 735 | 11.9 | 21.5 | 44353 |
| GZM2145 | φ2100/φ1670 | 3750/750 | 23.3 | JR137-6 | 280 | 980 | 12.5 | 22.6 | 48571 |
| GZM2430 | φ2100/φ1670 | 2300/700 | 22 | JR137-6 | 280 | 960 | 11.5 | 4122 | 58010 |
| GZM2727 | φ2700/φ2100 | 2285/550 | 21.6 | JR138-8 | 245 | 735 | 12.9 | 25.8 | 59333 |
| GZM2733 | φ2700/φ2287 | 2750/550 | 21.6 | JR138-8 | 245 | 735 | 15.9 | 28 | 67302 |
| GZM2736 | φ2700/φ2287 | 3050/550 | 21.6 | JR157-8 | 320 | 750 | 17.5 | 33.2 | 70365 |
| GZM2740 | φ2700/φ2287 | 3450/550 | 20.76 | JR158-8 | 380 | 750 | 19.7 | 38.2 | 74982 |
| GZM2742 | φ2700/φ2287 | 3650/550 | 20.76 | JR158-8 | 380 | 750 | 20 | 41 | 76842 |
