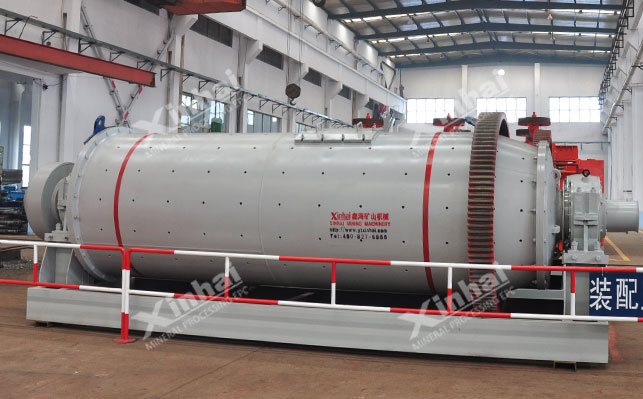

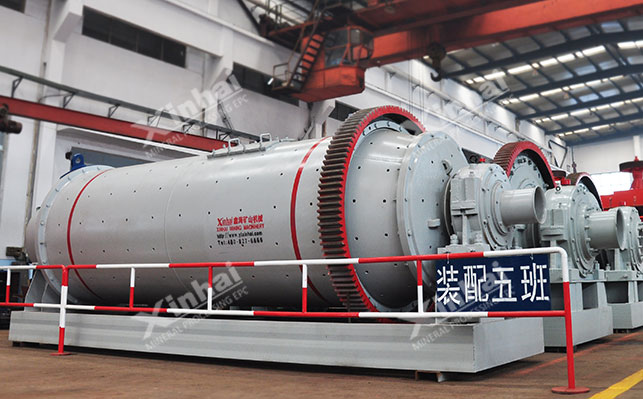

圓錐格子型球磨機特點-結構-參數

圓錐格子型球磨機是在傳統球磨機的基礎上進行改造的新型磨礦設備。早期，傳統格子型球磨機具有磨礦產物粒度較粗、能耗大等缺點，因此磨礦成本高。為了減少用戶的磨礦成本，許多格子型球磨機廠家致力于改造格子型球磨機的結構性能。鑫海礦裝也一直致力于研發新型格子型球磨機，為此生產了圓錐格子型球磨機。下面我們從其特點、原理、結構及應用范圍等幾方面來了解這款圓錐格子型球磨機吧。

圓錐格子型球磨機特點

1、設備傳動采用大型雙列調心滾子軸承代替滑動軸承，大大降低了摩擦力，啟動簡易，節能型球磨機的優勢發揮顯著。

2、出料端采取錐形設計，增加了容積，同時迫使錐體端的物料和鋼球分級，愈接近出料口，鋼球的直徑愈小，增加了反復研磨的作用。

3、采用溝槽式環形襯板，增加了球礦間的接觸面積，加強研磨作用，可以提升礦石的品味，同時減少能耗。

4、錐形筒體設計，可以促使物料和鋼球在接近排料端進行分級，越接近排料端，鋼球的直徑越小，可以增強鋼球與物料的研磨，使磨礦產物粒度更細。

5、1.2m以下圓錐格子型球磨機可采用整體式機架，便于土建施工和設備安裝。

圓錐格子型球磨機原理

圓錐格子型球磨機筒體由一定徑長比的圓柱及一定錐角的圓臺組成。物料由給礦端部的給料器給入磨機筒體，物料在筒體內粉碎的同時向排料端移動。磨細的礦石顆粒借助格子板孔隙排出，未磨細的顆粒及鋼球則被格子板擋住，留在磨機筒內。

圓錐格子型球磨機結構組成

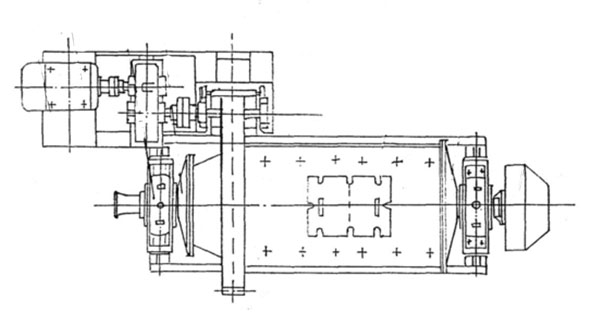

圓錐格子型球磨機主要由進料、筒體、傳動裝置、襯板、出料、電機（電動機）、減速機、軸承等部分組成。由鋼底座支撐球磨機筒體，直筒中心的兩個各一米處鏈接傳動齒輪。以下僅介紹圓錐格子型球磨機的主要部件。

（圖片源于網絡）

主軸承：圓錐格子型球磨機主軸承采用的是雙列向心球面滾動軸承, 減少了軸頸尺寸，減輕了球磨機整體重量且降低了摩擦系數。另外，雙列向心球面滾動軸承有自動調心作用，延長了設備的使用壽命。

筒體：圓錐格子型球磨機的筒體，是在常規格子球磨機筒體的基礎上增加了一段圓錐筒體，不僅增加了球磨機的有效容積，也提高了筒體內介質的合理分布性，從進料端到出料端，物料和鋼球是由大到小分級排列的，因而可充分發揮各類鋼球的作用，提高球磨機磨礦效率。

傳動部分：大齒圈裝在圓柱筒體與圓錐筒體聯接的部位，改善了主軸承的受力狀況，減少了筒體的扭轉力矩。

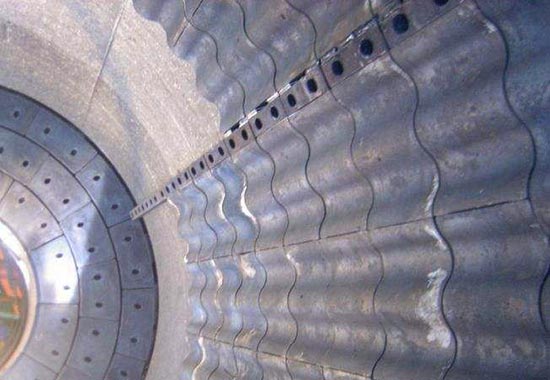

筒體襯板：圓錐格子型球磨機襯板采用環溝襯板，使鋼球與襯板的接觸由點變?yōu)槊?，這樣鋼球拋落時能有效地沖擊襯板溝槽內的物料，從而提高產量，降低能耗, 降低噪聲。

圓錐格子型球磨機應用范圍

圓錐格子型球磨機可適于大、中、小型各種選礦廠做細磨作業，比其他格子型球磨機磨礦產品細，且能耗低，磨礦成本低，處理量可增加15~20%。
