2015-10-16 來源：鑫海礦裝 (12145次瀏覽)
球磨機是是磨礦車間的必要設備，也是整個選礦流程中耗能較大的選礦設備。在設備選型時，我們先要了解的便是球磨機的型號規格，根據跟選礦廠是實際情況選擇適合的球磨機類型及適合的型號規格，對選礦廠來說，是保障磨礦效率的關鍵。
那么什么是球磨機型號規格呢？其實規格、型號分別指的是球磨機的性能指標大小及規格集合體所取得的名稱或代碼。主要反映的是球磨機各種參數值。
球磨機的型號是以其具有代表性的特性為主，對設備做出的代好的表示，不同型號球磨機的功能可以相同，也可以不同，主要區別在于每個球磨機廠家如何規范。
球磨機規格指設備具有相同名稱的情況下，不同的規格會在不同場合應用，例如，球磨機使用的條件發生變化時，需根據使用場合和條件的不同，依據球磨機的特定技術指標進行選擇。
球磨機型號規格舉例說明：φ1200*1200格子型球磨機，其型號為MQGg 1212，規格則為：筒體直徑1200mm，筒體長度1200mm，電機型號Y200L2-6、電機功率22kW、長3512mm，寬2076mm、高1620mm，處理能力0.17~4.1t/d，有效容積1.14m3，裝球量2.4t，重量9610kg，以此構成球磨機型號參數。
目前，選礦廠中常用的球磨機有格子型球磨機、溢流型球磨機、濕式長筒型球磨機和干式球磨機等，其中格子和溢流球磨機有節能型和常規型兩種。

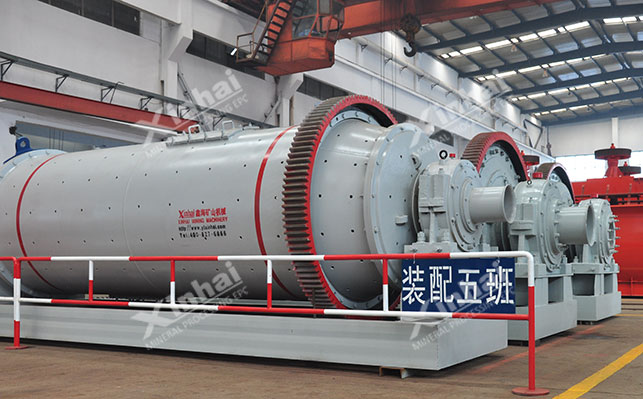

格子型球磨機是選礦廠常用的磨礦設備之一，該設備在排礦處有特殊的格子板設計，可強制排礦，且排礦口礦漿面低，礦漿通過速度快，礦石過粉碎現象少。鑫海生產的格子型球磨機分為常規款格子型和節能格子型兩種。
節能型：該礦球磨機是在常規版基礎上進行節能升級的，處理能力范圍是0.17~170t/h，筒體大小可從1.2-3.6m，可根據用戶需求配置帶慢速傳動裝置液壓頂起裝置和靜動壓軸承裝置等。
常規型：該球磨機作為格子型的基礎款，其處理能力范圍是0.17~180t/h，筒體大小范圍是0.9-4.5m。
不管是哪管格子型球磨機在選廠中多做粗粒磨礦作業，當選礦廠礦物粒度要求在48~65目左右的均勻粗粒產物時或兩段磨礦作業重的一段磨礦作業時，均選擇格子型球磨機。
格子型球磨機型號參數（部分）
| 類型 | 型號 | 筒體直徑 | 筒體長度 | 處理能力(t/h) | 有效容積(m3) | 裝球量 | 重量 |
| 節能格子 | MQGg 1212 | 1200 | 1200 | 0.17 ~4.1 | 1.14 | 2.4 | 9610 |
| MQGg 1545 | 1500 | 4500 | 3.5~12.5 | 7 | 12 | 27346 | |
| MQGg 1856 | 1800 | 5620 | 6~40 | 12.2 | 22 | 41681 | |
| MQGg 2436 | 2400 | 3600 | 8 ~100 | 13.8 | 25.5 | 63932.5 | |
| MQGg 2442 | 2400 | 4200 | 8 ~110 | 16 | 30 | 67370 | |
| MQGg 2736 | 2700 | 3600 | 12~145 | 17.7 | 37 | 95300 | |
| MQGg 2740 | 2700 | 4000 | 12.5 ~152 | 19 | 42 | 98454 | |
| MQGg 2836 | 2800 | 3600 | 13~160 | 19.7 | 41 | 106350 | |
| MQGg 3245 | 3200 | 4500 | 95~110 | 32.8 | 65 | 147588 | |
| MQGg 3645 | 3600 | 4500 | 115~170 | 41.5 | 76 | 195727 | |
| 格子型 | MQG 0909 | 900 | 900 | 根據需求定制 | 0.45 | 0.96 | 4620 |
| MQG 1224 | 1200 | 2400 | 2.28 | 3.96 | 13200 | ||
| MQG 1530 | 1500 | 3000 | 5 | 10 | 18690 | ||
| MQG 2130 | 2100 | 3000 | 9 | 20 | 45790 | ||
| MQG 2430 | 2400 | 3000 | 12.1 | 22.5 | 67000 | ||
| MQG 2721 | 2700 | 2100 | 10.7 | 24 | 63000 | ||
| MQG 2736 | 2700 | 3600 | 18.4 | 41 | 98020 | ||
| MQG 3231 | 3200 | 3100 | 22.5 | 45 | 115103 | ||
| MQG 3245 | 3200 | 4500 | 32.8 | 65 | 137589 | ||
| MQG 3639 | 3600 | 3900 | 36.2 | 75 | 145000 | ||
| MQG 3650 | 3600 | 5000 | 46.4 | 96 | 158000 | ||
| MQG 3660 | 3600 | 6000 | 55.7 | 120 | 189000 | ||
| MQG 4060 | 4000 | 6000 | 69.8 | 137 | 214000 | ||
| MQG 4560 | 4500 | 6000 | 87 | 158 | 294000 |

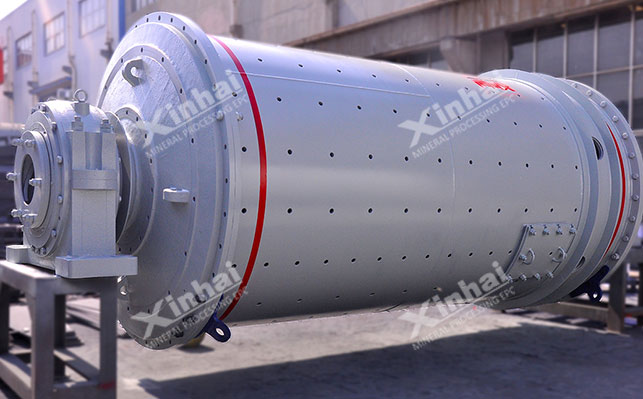

溢流型球磨機與格子型的區別在于排礦處沒有格子板 ，當球磨機中礦漿面達到中空軸頸的下端高度時，便會自動溢出。該球磨機排礦速度較慢，且易出現果粉碎現象，因此多用于細粒物料的研磨。鑫海生產的溢流球磨機同樣分為節能型和常規型兩種。
節能型：節能溢流型球磨機的處理能力范圍是0.17-160 t/h，筒體大小可設計成1.2-2.8m，可根據用戶需求及選廠條件為其定制節能效果。
常規型：該種溢流型球磨機是基礎款，其處理能力范圍是0.17～170t/h，筒體大小可設計成0.9-4.5m，可滿足各種大中小型選礦廠。
兩種溢流型球磨機在選礦廠中，可處理礦物的產品粒度一般小于0.2mm，常與旋流器（旋流器租）配套用于二段磨礦作業中。
溢流型球磨機型號參數（部分）
| 類型 | 型號 | 筒體直徑 | 筒體長度 | 處理能力(t/h) | 有效容積(m3) | 裝球量 | 重量 |
| 節能溢流 | MQYg 0912 | 900 | 1200 | 0.25~1.2 | 0.7 | 1 | 4265 |
| MQYg 1212 | 1200 | 1200 | 0.17 ~4.1 | 1.14 | 1.9 | 9610 | |
| MQYg 1224 | 1200 | 2400 | 0.26~6.15 | 2.4 | 4.8 | 12219 | |
| MQYg 1557 | 1500 | 5700 | 4.5 ~16 | 8.9 | 15 | 29359 | |
| MQYg 1875 | 1800 | 7500 | 7.5 ~54 | 17 | 30 | 49450 | |
| MQYg 2130 | 2100 | 3000 | 6.5 ~36 | 9 | 27 | 40157 | |
| MQYg 2445 | 2400 | 4500 | 8.5~140 | 17.5 | 31 | 75923 | |
| MQYg 2740 | 2700 | 4000 | 12.5 ~152 | 19 | 40 | 93441 | |
| MQYg 3231 | 3200 | 3100 | 14~180 | 21.4 | 45 | 112430 | |
| MQYg 3245 | 3200 | 4500 | 95~110 | 32.8 | 65 | 141629 | |
| MQYg 3660 | 3600 | 6000 | 120~200 | 55 | 102 | 193483 | |
| 溢流型 | MQY 0918 | 900 | 1800 | 根據需求定制 | 0.9 | 1.66 | 6078 |
| MQY 1212 | 1200 | 1200 | 1.14 | 2.4 | 11473 | ||
| MQY 2130 | 2100 | 3000 | 9 | 20 | 47220 | ||
| MQY 2136 | 2100 | 3600 | 10.8 | 22 | 52010 | ||
| MQY 2145 | 2100 | 4500 | 13.5 | 23.8 | 58305 | ||
| MQY 2430 | 2400 | 3000 | 12.1 | 23 | 65880 | ||
| MQY 2736 | 2700 | 3600 | 17.8 | 32 | 96570 | ||
| MQY 3231 | 3200 | 3100 | 21.4 | 45 | 107660 | ||
| MQY 3254 | 3200 | 5400 | 37.2 | 73 | 121000 | ||
| MQY 3650 | 3600 | 5000 | 46.4 | 86 | 145000 | ||
| MQY 4067 | 4000 | 6700 | 78 | 138 | 207000 | ||
| MQY 4561 | 4500 | 6100 | 93 | 151 | 238000 |

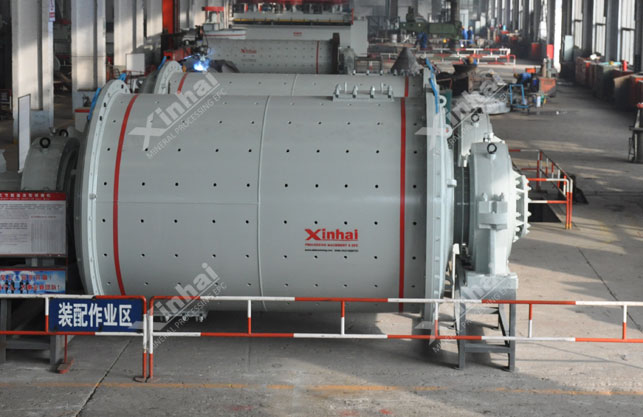

圓錐球磨機是也是選廠礦常用的磨礦設備之一，與上述球磨機的區別在于，該球磨機可濕式磨礦也可干式磨礦，適應性更強，針對缺水地區具有強烈優勢。
當球磨機作業時，通過傳動機械使其轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。
另外，圓錐球磨機的筒體與其他球磨機也有所區別，其進料和出料部分的筒體成椎體形式存在。該種設計能有效提高進料端的物料和鋼球分級，既增加容積，又迫使錐體愈接近出料口、鋼球直徑愈小，增加了反復研磨作用。
同樣，圓錐球磨機也有格子型和溢流型兩種，區別與上述相同。
圓錐格子型球磨機：該磨機處理能力范圍是200t/d以內，在選礦廠中常用于磨礦粒度較粗的礦石。
圓錐溢流型球磨機：在選礦廠中與格子型有所區別，該類型球磨機多用于細磨作業，處理能力范圍也是200t/d以內，入料粒度≤25mm。
圓錐球磨機型號參數（部分）
| 類型 | 型 號 | 筒體直徑 | 筒體長度 | 有效容積(m3) | 裝球量 | 重量(kg |
| 溢流型 | GZM0912 | φ900/φ675 | 900/300 | 0.65 | 1 | 4263 |
| GZM0916 | φ900/φ675 | 1350/300 | 0.83 | 1.35 | 4844 | |
| GZM0918 | φ900/φ675 | 1500/300 | 0.91 | 1.5 | 5100 | |
| GZM1226 | φ1200/φ900 | 2200/400 | 2.33 | 4.2 | 9647 | |
| GZM1230 | φ1200/φ900 | 2600/400 | 2.7 | 4.85 | 10510 | |
| GZM1241 | φ1200/φ900 | 3700/400 | 3.6 | 6.47 | 12460 | |
| GZM1545 | φ1500/φ1200 | 4000/500 | 6.6 | 11 | 22460 | |
| GZM1831 | φ1800/φ1390 | 2500/600 | 6.5 | 11.5 | 30100 | |
| GZM1835 | φ1800/φ1390 | 2500/600 | 7.4 | 13 | 30502 | |
| GZM2131 | φ2100/φ1670 | 2500/600 | 9 | 16.5 | 33454 | |
| GZM2740 | φ2700/φ2287 | 3450/550 | 19.7 | 38.2 | 74982 | |
| GZM2742 | φ2700/φ2287 | 3650/550 | 20 | 41 | 76842 | |
| 格子型 | GZMg0912 | φ900/φ675 | 900/300 | 0.65 | 1 | 4363 |
| GZMg1220 | φ1200/φ900 | 1600/400 | 2.14 | 3.68 | 7400 | |
| GZMg1226 | φ1200/φ900 | 2200/400 | 2.84 | 4.88 | 9757 | |
| GZMg1520 | φ1500/φ1200 | 1500/500 | 2.84 | 4.88 | 13011 | |
| GZMg1545 | φ1500/φ1200 | 4000/500 | 6.6 | 11 | 22578 | |
| GZMg1835 | φ1800/φ1390 | 2910/600 | 7.35 | 13 | 31349 | |
| GZMg2131 | φ2100/φ1670 | 2500/600 | 9 | 16.5 | 34920 | |
| GZMg2141 | φ2100/φ1670 | 3500/600 | 11.92 | 21.5 | 44626 | |
| GZMg2430 | φ2400/φ1670 | 2300/700 | 11.5 | 4122 | 59516 | |
| GZMg2727 | φ2700/φ2100 | 2285/550 | 12.9 | 25.8 | 60844 | |
| GZMg2742 | φ2700/φ2287 | 3650/550 | 20 | 41 | 78979 | |
| GZMg2742 | φ2700/φ2287 | 3650/550 | 20 | 41 | 78979 |

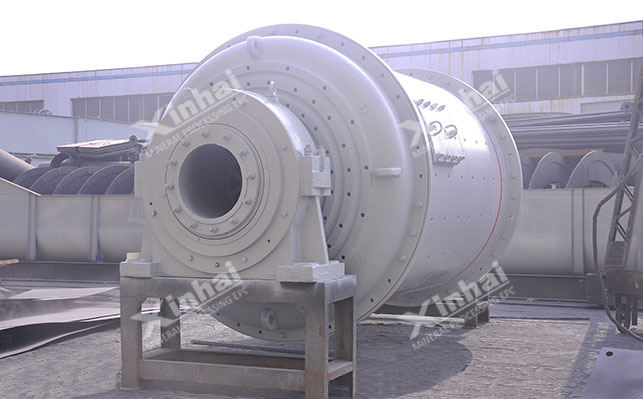

長筒型球磨機較其他球磨機相比，他的筒體整體較長，遠大于筒體直徑，而且一般由2倉或多倉組成，每倉內球磨機鋼球的比例均布相同，所磨的粒度要求個也不相同，由進料的出倉到尾倉，磨礦物料愈來愈細，直到達到合格粒度后由排礦處排出。
長筒型球磨機是濕式環境磨礦的設備，可在相關部門做粉磨作業或其他物料粉磨作業，其進料粒度范圍應≤25mm，出料粒度范圍在0.075~0.4mm之間，處理量范圍是3~29t/h。該球磨機在選礦廠中可廣泛用于各種礦物磨礦，還可用于有關工業部門粉磨其他物料。
長筒型球磨機型號
| 型號 | 筒體直徑 | 筒體長度 | 筒體轉速(r/min) | 電機功率(kW) | 給料粒度 | 出料粒度 | 產量(t/h) | 裝球量 | 重量 |
| MQT1545 | 1500 | 4500 | 27 | 110 | ≤25 | 0.075~0.4 | 3~6 | 14 | 22500 |
| MQT1557 | 1500 | 5700 | 27 | 132 | ≤25 | 0.075~0.4 | 3.5~6 | 15 | 25000 |
| MQT1830 | 1830 | 3000 | 24 | 180 | ≤25 | 0.075~0.4 | 4~10 | 11 | 28600 |
| MQT1864 | 1830 | 6400 | 24 | 210 | ≤25 | 0.075~0.4 | 6.5~15 | 23 | 36536 |
| MQT1870 | 1830 | 7000 | 24 | 245 | ≤25 | 0.075~0.4 | 7.5~17 | 25 | 38145 |
| MQT2255 | 2200 | 5500 | 21 | 370 | ≤25 | 0.075~0.4 | 10~22 | 30 | 49500 |
| MQT2265 | 2200 | 6500 | 21 | 420 | ≤25 | 0.075~0.4 | 14~26 | 30 | 52800 |
| MQT2275 | 2200 | 7500 | 21 | 475 | ≤25 | 0.075~0.4 | 16~29 | 33 | 56000 |

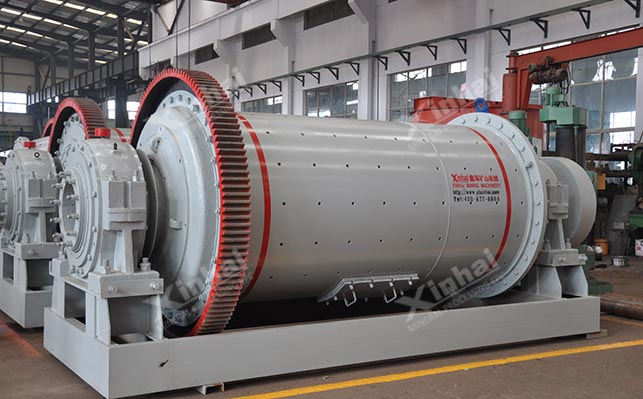

干式球磨機不能進行濕式處理，僅能在干式環境下磨礦。在設計上，干式球磨機的出料處呈直筒狀，并配有鼓風機、排塵管和除塵器等裝置，相交濕式球磨機，干式的結構較為復雜。
干式球磨機排礦處采用的是篦板式磨尾出料方式，出料更順暢，且不漲磨，在工作過程中，筒體無須冷卻。
一般情況下，干式球磨機僅在水資源較匱乏、較干旱地區或處于節水考慮的選礦廠中應用。另外，就是針對一些易遇水發生反應的礦物（如水泥、大理石等）進行磨礦處理。
以上幾種類型球磨機均可根據用戶需求及選廠實際條件進行量身定制（包括傳動系統、頂起裝置、給料裝置、大小齒圈噴霧潤滑系統、滾動軸承、整體機架等），能有效降低球磨機總能耗。
干式球磨機型號參數（部分）
| 規格型號 | 裝球量 (t) | 進料粒度 | 出料粒度 | 產量 (t/h) | 重量 |
| Ф900×1800 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 5.85 |
| Ф1200×3000 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 14.3 |
| Ф1200×4500 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 15.6 |
| Ф1500×4500 | 11 | ≤25 | 0.074-0.4 | 3-6 | 22 |
| Ф1500×5700 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 25.8 |
| Ф1830×6400 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 43 |
| Ф1830×7000 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 43.8 |
| Ф2100×3000 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 45 |
| Ф2100×7000 | 26 | <25 | 0.074-0.4 | 12-48 | 59.5 |
| Ф2200×4500 | 27 | <25 | 0.074-0.4 | 9-45 | 54.5 |
| Ф2200×7000 | 35 | <25 | 0.074-0.4 | 15-28 | 62.5 |
| Ф2400×3000 | 23 | <25 | 0.074-0.4 | 7-50 | 58 |
| Ф2700×4000 | 40 | <25 | 0.074-0.4 | 22-80 | 95 |
| Ф3200×4500 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 149 |
| Ф3600×6000 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 198 |
球磨機型號參數怎么選擇？這是每個用戶都會面臨的問題。在選購時，每位用戶都需要根據根據自己選礦廠的實際需求選擇適合的球磨機型號。
就目前而言，市場上球磨機設備種類各式各樣，價格及質量也參差不齊，想要確定自己的球磨機型號，應先了解自己選礦廠的實際情況，還需清楚自己礦石的礦石性質、結構特征、選廠處理量，所需選別的礦物粒度要求大小等條件，根據特定需求選擇適合的型號規格。
另外，需要注意的是，選購球磨機時，應選擇處理量大于實際選廠處理量要求的設備，要給選礦廠生產能力留有剩余空間。建議去具有完善的服務體系的球磨機廠家進行選購，這樣不僅能提供完備的售前、售中、售后服務，還能有效提高選礦廠工作效率，降低選廠能耗系數。
鑫海礦裝除了生產上述各種球磨機外，還有棒磨機，自磨機等設備，鑫海礦裝會根據用戶的實際需求，及選礦廠的實際條件，為其配置適合的球磨機類型及型號規格。
