格子型球磨機工作原理及排特點介紹

格子型球磨機是礦山選礦廠常用一款磨粉設備，為何被稱為格子型，其主要原因是該款球磨機排礦處裝有格子板，可利用格子板進行強制排礦，它與溢流型球磨機的區別也在于此。

格子球磨機工作原理

格子型球磨機工作原理與其他球磨機大致相似，主要部件為一長度與直徑成合理比例的圓筒，在工作過程中由電機通過傳動齒輪帶動筒體做回轉運動。筒體在回轉運動的過程中通過鑲嵌在其內壁的襯板帶動磨機內的鋼球與礦石并將其提升到一定的高度，利用鋼球下落過程中對礦石的沖擊、研磨作用來完成物料粉碎。為了加強襯板對鋼球的提升能力，通常襯板表面均會設計成一定的形狀。給料端持續的給礦會對磨機內部的物料產生一向著排礦端方向的壓力，在這壓力的作用下物料向著排礦端運動，最終磨好的物料從排礦端排出完成粉碎作業。

格子球磨機排礦特點

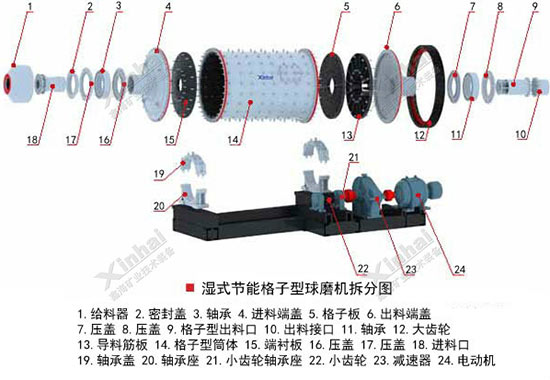

格子型球磨機的排礦特點與其他球磨機不同，它主要依靠格子板進行強制排礦，它的排礦端的端蓋帶有中空軸頸，在端蓋內安裝軸承內套與排礦格子。而排礦格子又由格子襯板、中心襯板與簸箕型形襯板組成。在排礦端端蓋內設計有八跟放射性筋條，將端蓋分為8個扇形室，將簸箕形襯板用螺栓固定在扇形室內部，再將格子襯板安裝在扇形室上。一般在在格子襯板上開有倒梯形孔隙。磨礦過程中達到粒度要求的礦粒隨著礦漿通過格子板上空隙進入扇形室內，扇形室在隨著這端蓋旋轉的過程中礦漿沿著扇形室壁流入中空軸頸，最終通過中空軸頸排出磨機完成粉碎過程。

格子球磨機特點

1、格子球磨機采用波型襯板設計，可有效增加球礦的接觸表面、加強研磨作用，且可提升礦石磨礦能力，能耗小；

2、球磨機直徑在2.1米以下的小型設備，可采用整體機架，更便于土建施工和設備安裝；

3、自帶油霧潤滑裝置，能有效保證球磨機大小齒輪的潤滑度；

4、排礦口大，生產能力強。

格子球磨機應用

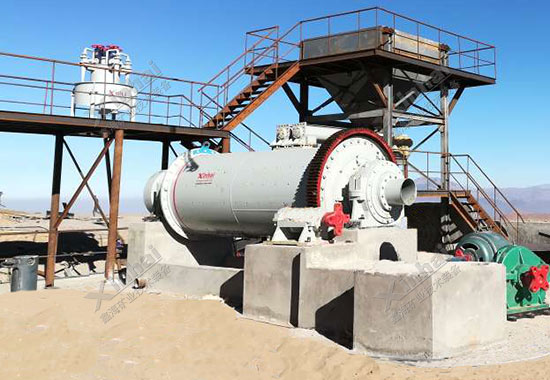

格子型球磨機可廣泛用于黑色與有色金屬選礦以及硅酸鹽制品、新型建筑材料、耐火材料、化肥、玻璃陶瓷等生產行業，對各種可磨性物料進行干式或濕式磨粉。在選礦行業，根據格子型球磨機產品粒度特點，通常在一段粗磨現場使用。
