2025-04-17 來(lái)源：鑫海礦裝 (167次瀏覽)
伴生銀礦是指銀元素與其他金屬礦物共生在同一礦床中，并非以獨(dú)立銀礦形式存在，常在鉛鋅礦和銅礦中半生存在，也有部分在錫礦、金礦以及多金屬礦等中伴生存在。伴生銀礦石的銀品位低于100g/t，是隨主礦產(chǎn)品的開(kāi)采而綜合回收的銀礦。浮選是半生銀礦石常用的選礦方法之一，本文將圍繞半生銀浮選方法及流程進(jìn)行介紹。
銀礦浮選是通過(guò)添加浮選藥劑改變礦物表面性質(zhì)，使銀礦物附著氣泡上浮，實(shí)現(xiàn)與脈石礦物分離，起到富集銀礦物、提高銀品位的作用，適合選別各類(lèi)銀礦物與脈石礦物表面物理化學(xué)性質(zhì)存在差異的伴生銀礦石。常用的半生銀礦石浮選方法主要是優(yōu)先浮選、混合浮選、等可浮選和浮選柱浮選幾種。
半生銀優(yōu)先浮選是根據(jù)礦石中不同礦物的可浮性差異，依次浮選回收目標(biāo)礦物。先浮選出可浮性較好的礦物，然后再浮選出其他礦物，實(shí)現(xiàn)銀礦物與其他伴生礦物的分離。當(dāng)伴生銀礦中銀礦物與其他礦物的可浮性差異較大，且銀礦物的品位較高、嵌布粒度較粗時(shí)，優(yōu)先浮選法較為適用。
半生銀混合浮選是將礦石中的多種有用礦物一起浮出，得到混合精礦，然后再對(duì)混合精礦進(jìn)行分離。通過(guò)添加合適的捕收劑和起泡劑，使銀礦物和其他有用礦物同時(shí)附著在氣泡上，一起浮出水面。適于伴生銀礦中銀礦物與其他有用礦物的可浮性相近，且嵌布關(guān)系復(fù)雜，難以通過(guò)單一浮選方法實(shí)現(xiàn)分離的情況。
半生銀等可浮浮選是根據(jù)礦物的可浮性差異，將可浮性相近的礦物分為若干組，依次進(jìn)行浮選。先浮選出一組可浮性較好的礦物，然后再浮選出另一組可浮性較差的礦物，在每組浮選過(guò)程中，盡量使銀礦物與該組的其他礦物一起浮出。對(duì)于伴生銀礦中礦物種類(lèi)較多、可浮性差異復(fù)雜（含有多種硫化礦物和氧化礦物的伴生銀礦）的情況較為適用。

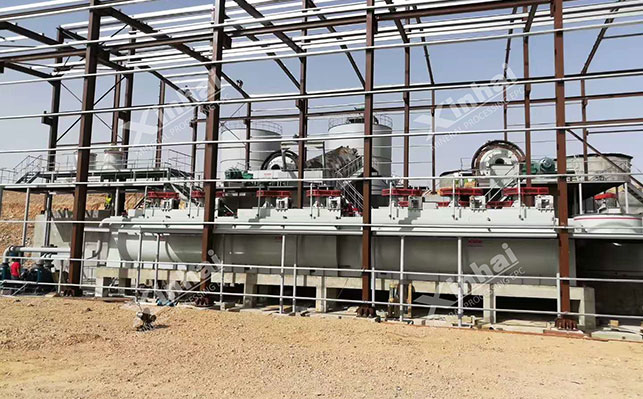

半生銀浮選柱浮選是利用浮選柱內(nèi)部的特殊結(jié)構(gòu)，使礦漿在柱體內(nèi)逆流運(yùn)動(dòng)，氣泡與礦粒在上升和下降過(guò)程中充分接觸，實(shí)現(xiàn)礦物的浮選。與傳統(tǒng)浮選機(jī)相比，浮選柱具有更高的分選效率和更好的富集效果。多適于處理細(xì)粒嵌布的伴生銀礦，對(duì)于回收微細(xì)粒級(jí)的銀礦物具有較好的效果。
銀礦的浮選流程主常涵蓋：破碎、磨礦，浮選和脫水幾部分。
破碎：常采用兩段破碎流程，一段多用顎式破碎機(jī)進(jìn)行粗碎，將大塊礦石破碎成100-200mm的塊度；中碎或細(xì)碎多用圓錐破碎機(jī)或反擊式破碎機(jī)，中碎粒度范圍是30-50mm之間；細(xì)碎粒度應(yīng)達(dá)到10-20mm之間，以為后續(xù)磨礦作業(yè)提供合適的給料。

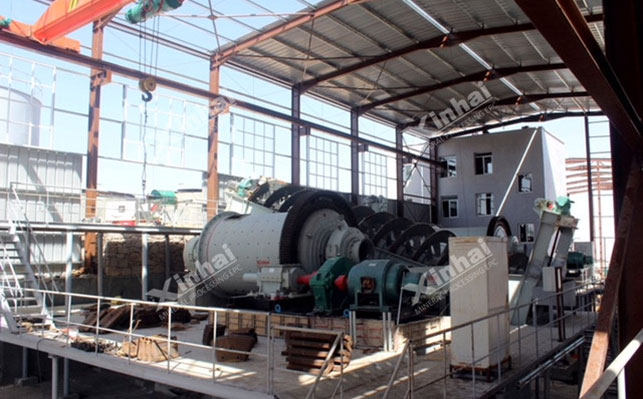

磨礦：有一段磨礦和兩段磨礦流程，一段常用格子球磨機(jī)或棒磨機(jī)來(lái)完成磨礦作業(yè)，使礦石粒度磨至 0.1-0.3mm左右，實(shí)現(xiàn)有用礦物與脈石礦物；二段磨礦由于一些嵌布粒度較細(xì)的伴生銀礦，一段磨礦難以使銀礦物與其他礦物充分解離，需要進(jìn)行繼續(xù)細(xì)磨的流程，二段磨礦一般采用溢流型球磨機(jī)或棒磨機(jī)，可將礦石進(jìn)一步磨細(xì)至0.074-0.1mm左右。

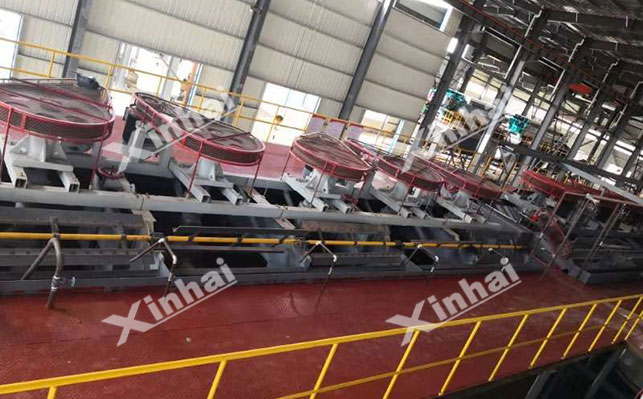

浮選：因伴生銀礦需兼顧主金屬回收，常采用優(yōu)先浮選或混合浮選。如銅鉛鋅多金屬伴生銀礦，先用黃藥類(lèi)捕收劑浮選銅礦物和銀礦物，再用乙硫氮浮選鉛礦物，然后用硫酸銅活化后浮選鋅礦物，不同階段依據(jù)礦物可浮性差異調(diào)整浮選藥劑與工藝參數(shù)。
精礦脫水：目的是降低銀精礦含水量，常用設(shè)備是濃縮機(jī)、壓濾機(jī)等。其中，濃縮機(jī)是借助重力作用使銀精礦中的固體顆粒沉淀，實(shí)現(xiàn)固液初步分離，將礦漿濃度從約20%-30%提升至40%-60%；壓濾機(jī)則通過(guò)機(jī)械壓力擠壓濾餅，進(jìn)一步降低水分至10%-15%。
針對(duì)半生銀的選礦方法不僅有浮選法，還有其他如重選、氰化等方法，在實(shí)際應(yīng)用中，伴生銀礦的浮選方法通常需要根據(jù)礦石的性質(zhì)、礦物組成、嵌布特征等因素進(jìn)行綜合考慮和試驗(yàn)研究，選擇合適的浮選工藝流程和藥劑制度，以實(shí)現(xiàn)理想的回收效率。
上一篇： 獨(dú)立銀礦浮選工藝流程是什么？
下一篇： 碳酸鹽粘土鋰礦選礦工藝有哪些？
