XPAⅡ型耐磨渣漿泵在漿體長距離輸送的應用

XPAⅡ系列耐磨渣漿泵H-Q曲線設計的比較陡峭，適合作為壓濾機專用喂料泵使用，具有耐磨、防腐、無泄漏之特點，但是在尾礦長距離輸送中應用中案例不多。近期該設備在山西靈丘縣梨園金礦成功使用，取得了滿意效果，值得推廣應用。

10月份李總的客戶要對尾礦進行長距離輸送，此工程是技改項目，為了穩妥起見，客戶邀請公司派技術人員到現場進行具體洽談，我有幸地成為這名技術人員。

經過一整天的奔波后，我于次日抵達山西靈丘縣梨園金礦。在與李廠長溝通的過程中，他的言語間不時流露出對鑫海公司渣漿泵的稱贊——原來2013年采購了一批鑫海XPA型耐磨渣漿泵，設備至今運轉正常，未曾更換過任何零件。輾轉到現場，我依照流程查看了泵工作情況，泵轉速合適，嚴格執行操作規程，軸封水調整比較到位，盤根松緊合適，水質比較清潔，泵配套變頻器，泵液面隨時調整，不會出現抽空現象。

當天下午，在李廠長的帶領下查看了尾礦輸送現場，了解了礦漿參數，流量Q=60m3/h，垂直高差H=52米，管路長度L=474米，采用聚乙烯管直徑117mm。浮選后尾礦共分兩部分處理，一部分經泵和旋流器進行了地下充填，旋流器的溢流和余下的尾礦進行尾礦干排，尾礦干排采用真空過濾機。技改前尾礦干排車間在選廠附近，干排后物料采用三條皮帶接力運輸?shù)轿驳V壩。

技改后，采用泵將漿體輸送到尾礦壩干排車間，干排后清水返回選廠，干料就地堆放到尾礦庫。

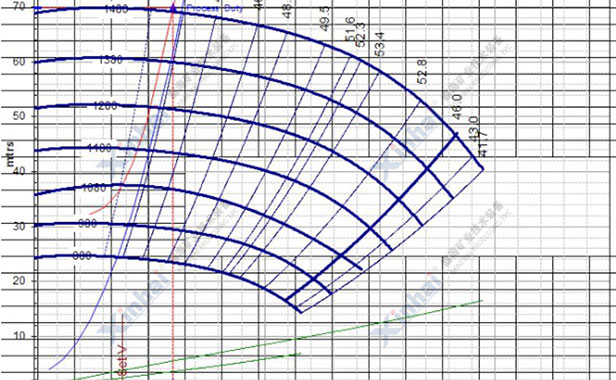

出發前和陳工商量準備采用XPAⅡ-100渣漿泵，現在經過計算，折算清水揚程正好70m,泵工況點正好落在XPA(2)-100的H-Q曲線外，見下圖（三角為泵工況點）

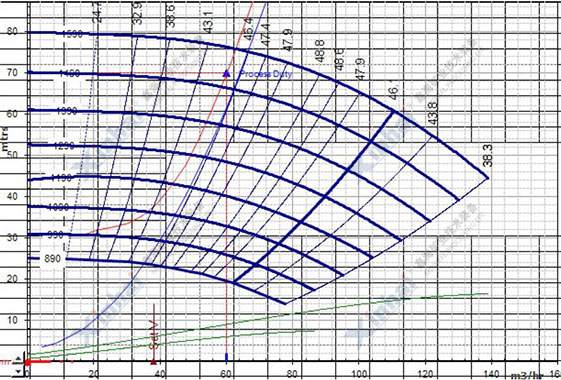

遺憾的是，無法滿足客戶的要求。一番思慮之后，嘗試著采用提高泵進漿水壓頭，就是提高泵箱液面和渣漿泵中心線垂直高差。此時泵效率35%，軸功率46kW。由于泵站建在半山腰，客戶不太同意將泵箱加高太多?？蛻粢辉購娬{(diào)由于公司是技術改造項目，所以技術方案一定要節能，并且要可靠。無奈，經過計算后決定采用XPAⅡ-65渣漿泵，但其H-Q曲線如下（三角為泵工況點）

也無法滿足客戶的需要，考慮此時渣漿泵葉輪的線速度有提高空間，決定提高100轉/分，泵和電機采取皮帶傳遞，此時的效率45%，軸功率需要37kW,節能比較顯著，同時采取變頻控制，進一步降低功耗。

提高轉速后，根據等效曲線算法，曲線變?yōu)橄聢D（三角為泵工作點）

和陳工商量后，他也認為此方案比較有把握。建議和客戶敲定此方案。經過李總商務談判后，和客戶立即簽訂了合同。后續對客戶泵房設計、管路走向和渣漿泵安裝進行了提出了改進意見，并對其他渣漿泵參數修改進行了技術指導。

11月15日下午李廠長在微信發來幾段視頻，高興地告知我們設備一次運轉成功，并表達了他的謝意。

本次的成功案例充分說明，利用XPAⅡ型耐磨渣漿泵高揚程、防腐和耐磨特性可以靈活多變地為客戶提供服務，同時也拓寬了其應用領域，對泵選型工作提供了驗證。
